По своєму задуму танк був машиною, часів Першої світової війни, з розташуванням знаряддя в бортовому спонсоні, як на англійських танках Мk I, Mk VIII, а замість нерухомої рубки - башта, що обертається. Двигун розташовувався ззаду, трансмісія - спереду, коробка передач - під поворотною підлогою башти. Між ними - бойове відділення. Двигун з'єднувався з трансмісією карданним валом. Під валом знаходилася тяга управління двигуном. Все це закривалося знімним кожухом. Товщина броні була незмінною на всіх моделях і складала: два дюйми (51мм) - лобова броня, по півтора дюйми (38мм) - бортові і кормові листи, півдюйма (12,7мм) - дах корпусу. Днище мало змінну товщину: від половини дюйма (12,7мм) під двигуном до одного дюйма (25,4мм) в районі бойового відділення. Стінки башти мали броню - два дюйми з чвертю (57мм), а дах - сім восьмих дюйма (22мм). Передня плита встановлювалася під кутом 60 градусів до горизонту, бічні і задні - вертикально. Броньові плити кріпились на заклепках (модифікації МЗ, МЗА4, МЗА5) або на зварці (модифікації МЗА2 і МЗАЗ) до внутрішнього каркаса. Танк вийшов з просторим бойовим відділенням, і, до цих пір, вважається одним з найкомфортабельніших. Зсередини корпус обклеювався губчастою гумою, щоб оберегти екіпаж від дрібних осколків броні. По бортах встановлювали двері, були люки зверху і в кулеметній башті. Це забезпечувало швидку посадку екіпажа, а найголовніше - зручну евакуацію поранених з танка, через бортові двері, хоча двері і знижували міцність корпусу. У кожного члена екіпажа були оглядові щілини і амбразури для стрільби з особистої зброї, захищені броньовими козирками. Танк МЗ мав достатньо сильне озброєння. Головна вогняна сила - 75 мм знаряддя, встановлене в спонсоні. Це знаряддя було спроектоване в арсеналі Вестерфлейт на основі 75 мм французької польової гармати Пюто і Дюпона, зразка 1897 року, прийнятої на озброєння армії США після Першої світової війни. 37-мм гармата була створена в тому ж арсеналі в 1938 році. На танк М3 встановлювалися її модифікації М5 або М6, в башті, що обертається на 360 градусів. На танку встановлювалися чотири кулемети "Browning" калібром 0,30 дюйма (7,62 мм) зразка 1919 року, що застосовувалися на танках ще в Першу світову війну.Перша модифікація танка М3А1 (англійське позначення Lee II) мала литий обтічний корпус і 75-мм гармату М2, з укороченим стволом і противагою у дульного зрізу. Решта характеристик відповідала базовій моделі. Танки випускалися "American Locomotive company" з лютого по серпень 1942 року. Всього було виготовлено 300 машин.Модифікація танка МЗА2 (англійське позначення Lee III) мала зварний корпус і 75-мм гармати, з укороченим стволом і противагою. Фірма "Baldvin" в січні 1942 року виготовила всього 12 машин, після чого перейшла на виробництво танків М3А3.Модифікація танка М3А3 (англійське позначення Lee V) відрізнялася від М3А2 тільки двигуном. На цих танках встановили два дизелі "General Motors 6-71 6046" водяного охолоджування, сумарною потужністю 375 к.с. Це збільшило масу танка до 63000 фунтів (28602 кг), але, із-за більшої потужності і економічності дизелів, швидкість зросла до 29 миль/год (46 км/год), а запас ходу - до 160 миль (256 км.). Зовнішня відмінність танка від базової моделі - декілька змінена форма моторного відсіку. Всього фірмою "Baldvin" з березня по грудень 1942 року було випущено 322 танки МЗАЗ.Позначенням Lee IV англійці називали танк М3А3, але з двигуном "Wright Continental", при збереженні тієї ж форми корпусу. По видимому, заміна двигунів проводилася англійцями в процесі експлуатації.Модифікація танка М3А4 (англійське позначення Lee VI) проводилася концерном "Chrysler" на Детройтському арсеналі з червня по серпень 1942 року. Всього було виготовлено 109 машин. Танк Відрізнявся новим 30-циліндровим двигуном багаторядності Chrysler А 57", водяного охолоджування, спроектованим і поставленим на конвеєр на заводах концерну. Установка цього двигуна підвищила масу танка до 64000 фунтів (29056 кг) і довжини до 19 футів 8 дюймів (5995 мм), що також викликало і збільшення довжини гусениць до 166 траків в кожній. Але швидкість і запас ходу залишилися, як і у базової моделі.Модифікація танка М3А5 - це той же М3А3, тільки з клепаним корпусом. Випускався фірмою "Baldvin" з січня по листопад 1942 року паралельно з танком М3А3. Всього фірма зробила 591 танк.

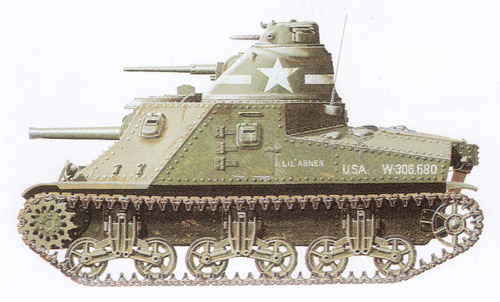

Tактико-технічні характеристики середнього танка M3 General Lee
